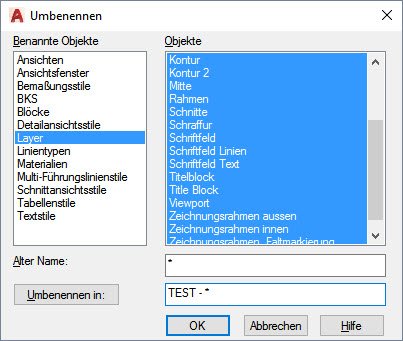

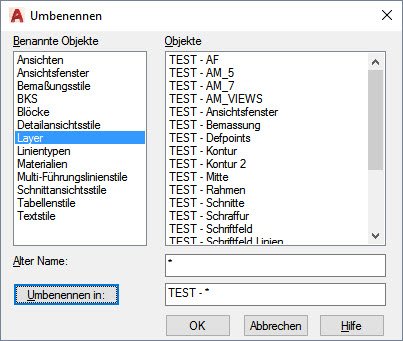

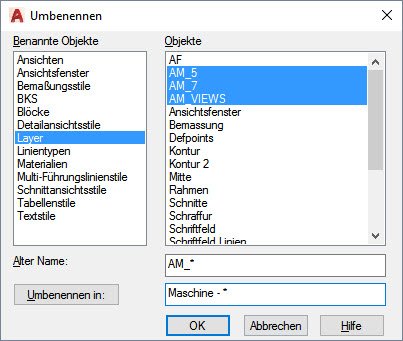

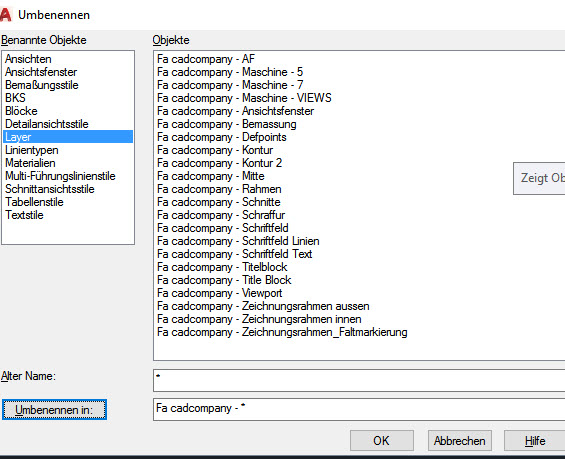

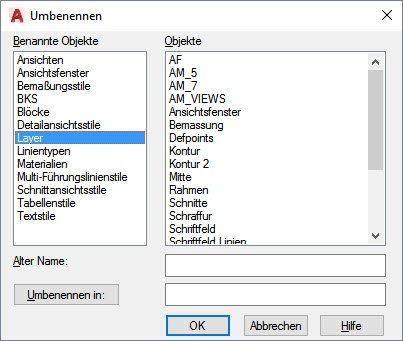

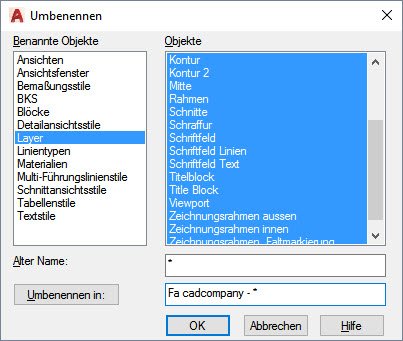

Was macht UMBENENN? Mit dem Befehl UMBENENN können Sie z. B. Blöcke oder Layer umbenennen. Einzelne Element können einen neuen Namen bekommen oder z. B. Layernamen können mit einem Präfix oder Suffix versehen werden. Dies kann sinnvoll sein, wenn z. B. mehrere Gewerke an einer DWG arbeiten. Arbeitet man mit z. B. verschiedenen Büro oder […]
umSHIFTEN Sie ORTHO gelegentlich
Den ORTHO Modus umgehen Frage einer Anwenderin Ich arbeite häufig im ORTHO Modus. Ab und zu muss ORTHO ausgeschaltet werden. ORTHO läßt sich einfach über die Statusleiste deaktivieren. Die Frage ist, geht es auch einfacher? Die Antwort lautet JA! Halten Sie einfach die SHIFT Taste gedrückt. Wer den ORTHO Modus nutzt, wird vermutlich auch häufig […]
Dynamischer Block
Dyn. Block mit festen und beweglichen Attributen Dyn. Block mit festen und beweglichen Attributen Die Aufgabenstellung war, einen dynamischen Block zu erstellen. Der Block soll Attribute mit festen und beweglichen Positionen beinhalten. Ziel ist es, den Block an eine für den Anwender vernünftige Position zu ziehen und ggf. ein Attribut am Anfangspunkt frei zu verschieben. […]
Markierungen – schöne Sache für den Anwender
Markierungen Markierungen, mit dem letzten AutoCAD Update ist eine anwenderfreundliche Information zum AutoCAD hinzugekommen. Als Anwender macht man ein Update. Anschließend begibt man sich auf die Suche nach den Änderungen oder Neuerungen. Hier kommt eine Neuerung im letzten Update sehr gelegen. Der orangefarbene Punkt. Diese Punkte zeigen dem Anwender an, wo er neue oder geänderte […]
AutoCAD: AUSRICHTEN
Kennen Sie AUSRICHTEN? Jeder hat so seine Lieblingsbefehle. Das stelle ich in unseren Workshops und Seminaren immer wieder fest. Auch ich habe meine Lieblingsbefehle. Das sind im AutoCAD seit vielen Versionen die Befehle HOPPLA und AUSRICHTEN. Ausrichten ist für 2D und 3D Objekte zu verwenden. Damit lassen sich ich Objekte drehen und gleichzeitig verschieben. In […]
