Stücklistenstruktur umstellen von Struktur auf Bauteile

Ab und zu kommt es vor, das die Stücklistenstruktur in der IDW geändert werden muss. Genauer gesagt, wenn ich beim platzieren der ersten Teileliste die falsche Struktur gewählt habe und diese zu einem späteren Zeitpunkt ändern möchte. Dann habe ich als Anwender zwei Möglichkeiten.
Für die Darstellungsänderung gibt es zwei Möglichkeiten:
1. Löschen aller in schon in dieser IDW erstellten Bauteillisten. Anschließend mit der gewünschten Einstellung neu erstellen. Das ist die einfachste Möglichkeit.
2. Die zweite Möglichkeit ist, in den Modellbrowser zu gehen mit der rechten Maustaste auf “Stückliste” (bzw. Bauteilliste in INV 2017) klicken,
nun im sich öffnenden Kontextmenü “Stückliste” auswählen.
In dem nachfolgenden Dialog mit der rechten Maustaste auf “Strukturiert” klicken und die Strukturansicht deaktivieren.
Mit OK den Dialog verlassen.
Aber Vorsicht! Diese Einstellung hat ggf. Auswirkungen auf andere schon erstellte Zeichnungen.

Im Modellbrowser erscheint  jetzt ein gelbes Symbol/Dreieck.
Wieder mit der rechten Maustaste auf “Stückliste” (bzw. Bauteilliste in INV 2017) und diesmal “Bauteilliste bearbeiten” auswählen.
Den nächsten Dialog mit Ja/Ok beantworten.

In dem Dialog Bauteilliste erweitern Sie “händisch” die Baugruppen oder Sie markieren vor dem ersten Symbol durch ziehen mit gedrückter linker Maustaste alle Baugruppen.
Dann an der gleichen Mausposition die rechte Maustaste klicken und dort “Alle Untergeordneten erweitern”.
Mit OK den Dialog verlassen.  Die Stückliste erscheint wie gewünscht.

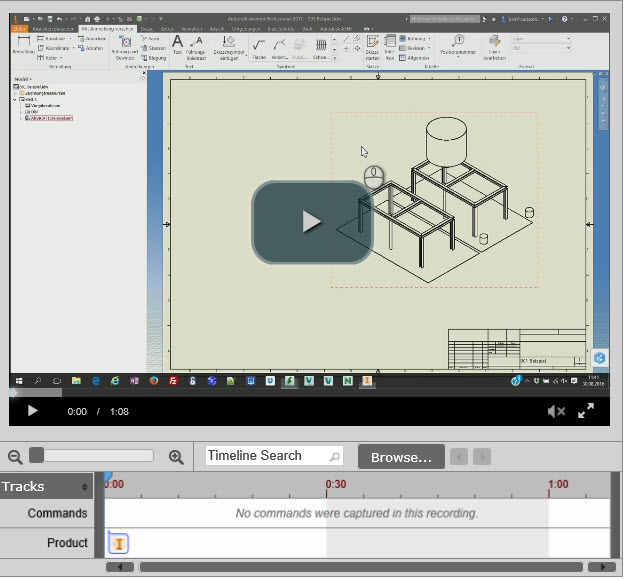

Dazu habe ich einen Screencast (Video) auf der Autodesk Seite erstellt. Es öffnet sich ein neues Fenster.
