OLE Objekt farblich ausdrucken
Im Forum gab es ein Anfrage zu OLE (Object Linking and Embedding) Objekten. Der Anwender hat ein im Layout eingefügtes OLE Objekt in einer PDF ausgeben wollen.
Das Verknüpfen oder Einbetten von Objekten ermöglicht das Verwenden von Informationen aus anderen Anwendungen.
Im ersten Plot wurde das Objekt in schwarz/ weiß ausgegeben.

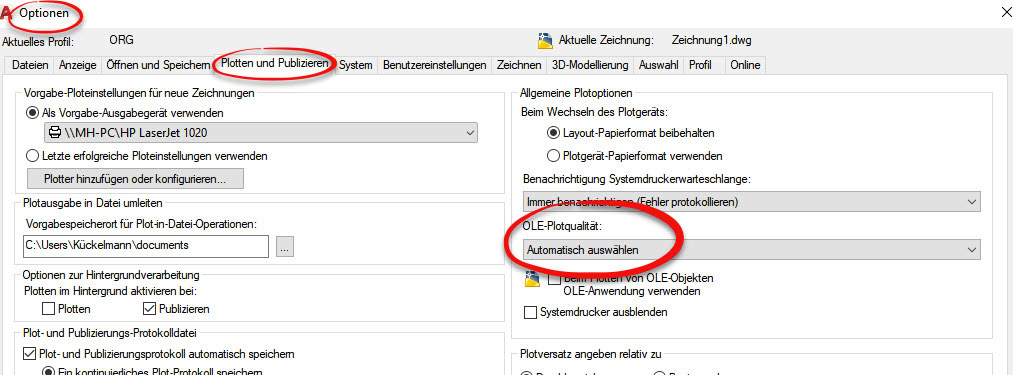

Lösungsansatz: Das OLE Objekt markieren und in den Eigenschaften die Plot Qualität anpassen (Bild 1). Werden OLE Objekte häufiger verwendet, ist es sinnvoll ggf. die Einstellungen in den Optionen zu verändern (Bild 2).
Ich konnte zur Lösung etwas beitragen.
Lesen Sie hier in der Autodesk Community…
