Frage eines Anwenders:
Wie bekomme ich die Maße meiner Grundplatte automatisch in das Schriftfeld der technischen Zeichnung?

Da gibt es viele Wege, zum Beispiel erstellen wir eigens eine Vorlage mit Schriftfeld um dort die Parameter abzufragen.
Ein anderer Weg, für meinen Anwender der bessere Weg, ist es direkt in den Properties der IPT die Werte abzurufen. Diese können dadurch automatisch im Schriftfeld angezeigt werden.

Dazu müssen wir zwei Dinge tun.

1. Den Parameter benennen und den Export Haken setzen.
2. Die fx Parameter in den Properties hinterlegen.
3. Im Schriftfeld die richtigen Zuordnungen vornehmen.

Den Parameter benennen und den Export Haken setzen

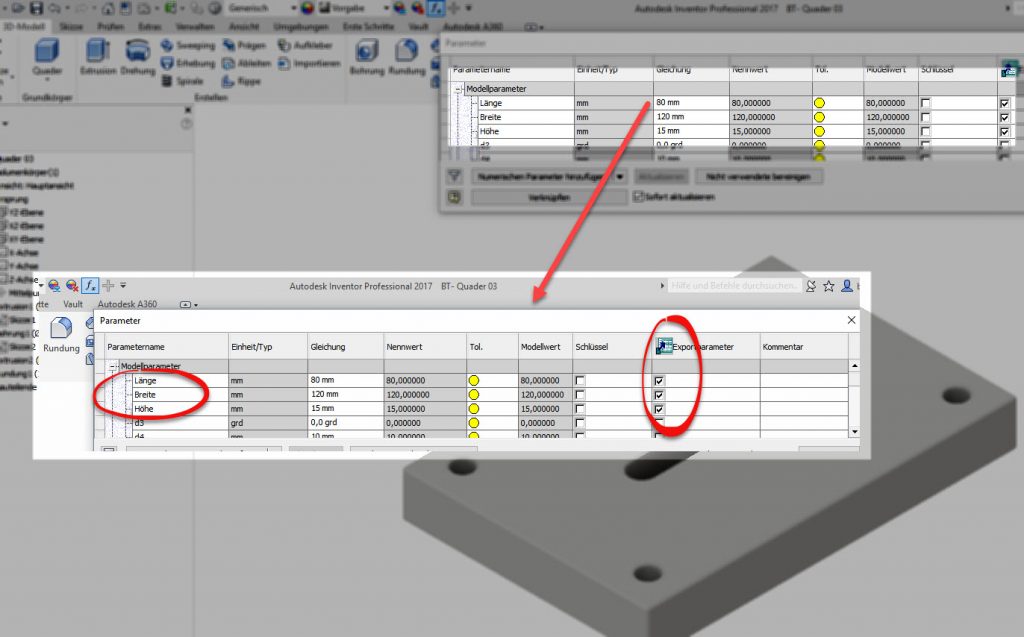

1. Zunächst setzen Sie den Haken bei Export in den fx Parametern. (Den Parameternamen tragen Sie direkt beim bemassen Ihrer Skizze ein oder benennen Ihn hier um.)

Die fx Parameter in den iProperties hinterlegen

In den iProperties haben wir in diesem Beispiel die Zeile „Bezeichnung“ für den Eintrag gewählt.

Dieser Wert wird im Schriftfeld der IDW des Anwenders abgefragt.
Hinweis am Rande, dazu muss in der IDW vermerkt sein, dass die Werte aus dem Modell übernommen werden.

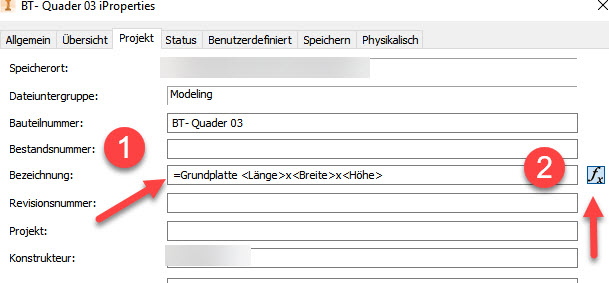

In der Zeile muss der Eintrag mit einem „=“ beginnen (1) . Dann kann ein normaler Text folgen und die Parameter Werte in „<>“ gesetzt.
Beispiel: = Grundplatte <Länge> x <Höhe>
Wundern Sie sich nicht, wenn das Gleichheitszeichen später nicht mehr sichtbar ist. An dem „fX“ Symbol erkennen Sie das es sich um eine Funktion handelt. Klicken Sie auf „fx“ (2) wird das Gleichheitszeichen wieder eingeblendet.

Im Schriftfeld die richtigen Zuordnungen vornehmen

Der dritte Punkt ist, dass in der Vorlagen IDW in der Schriftfeld Definition der Verweis auf das Modell definiert sein muss. Wir haben mehrere Vorlagen. Und ein davon ist für die Zeichnungsableitung von Einzelteilen.
Öffnen Sie die Definition des Schriftfeldes. Sollten Sie noch kein eigenes Schriftfeld erstellt haben, können Sie das vorhandene DIN Schriftfeld auch bearbeiten. Besser ist es, Sie kopieren das DIN Schriftfeld (Markieren-> rechte Maustaste -> kopieren -> rechte Maustaste -> einfügen) und erstellen sich ein eigenes.
Mit einem Doppelklick lassen sich die einzelnen Attribute bearbeiten.

Nun achten Sie darauf, dass Sie die passenden Informationen aus dem Modell erfassen.
Wichtig! Verändern Sie einen vorhandenen Wert, wählen ihn also aus der Liste aus, dann vergessen Sie nicht auf fx am Ende der Zeile zu klicken. Erst dann wird der Wert gesetzt.

Auf diese Art und Weise lassen sich viele „Voreinstellungen“ vornehmen.

Welchen Vorteil hat es zusätzlich?

Indem ich im Bauteil die Definition vornehme, vermeide ich mögliche Fehler in der Zeichnungsableitung. Wird die Zeichnungsableitung von einem anderen Anwender erzeugt, besteht die Möglichkeit, dass dieser die Werte nicht sauber übernimmt. Sie im schlimmsten Fall von Hand einträgt.
