Inventor Favoriten

Bei einer Baugruppenzusammenstellung werden Normteile benötigt. Ob Verbindungselemente, Rohre oder Profile, diese können über das Inhaltscenter eingefügt werden. Ein Weg ist über den Reiter „Zusammenfügen“ -> „Aus Inhaltscenter platzieren“ die gewünschten Normteile in die Baugruppe einzufügen.

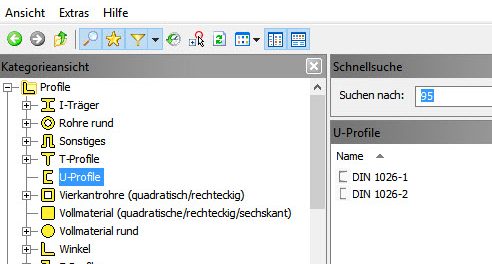

	Hier öffnet sich ein Dialogfenster mit Filter- / Suchmöglichkeiten. Das Dialogfenster überlagert die Konstruktion und glücklich ist wer einen zweiten Monitor am Arbeitsplatz hat.

Wie finde ich mich zurecht?

Zu 1- Lupe:

Mit Hilfe der Normbezeichnung findet sich über die Schnellsuche (Lupe) das gewünschte Normteil ziemlich schnell.
Dabei ist es unerheblich ob Sie einen Teil der Bezeichnung oder nach der vollständigen Bezeichnung suchen.
Je konkreter die Suchanfrage, desto genauer das Ergebnis. In einem Unternehmen oder Büro werden häufig
die gleichen Teile wie z.B. Scheiben, Muttern oder Schrauben verbaut. Jedes Mal die entsprechenden
Bauteile oder Normen suchen kostet Zeit. Sinnvoller erscheint es, wiederkehrende Teile schnell im Zugriff zu haben.
Dazu weiter unten.

Zu 2- Filter:

Setzen Sie einen Filter für die Norm. Suchen Sie ein Bauteil unter DIN, ANSI oder ISO, lässt sich die Suche hier vorab eingrenzen.

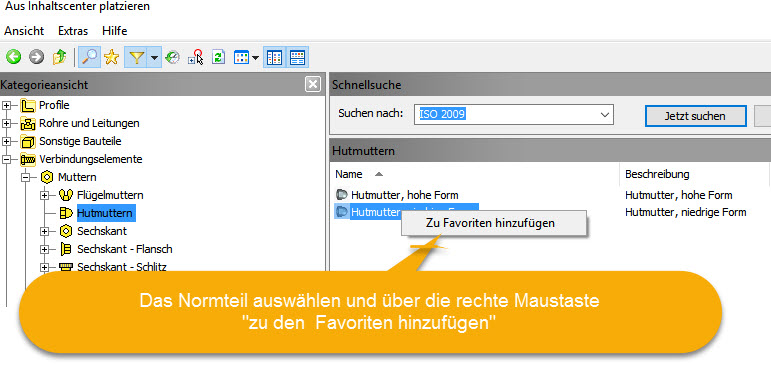

Deutlich schneller arbeiten Sie, wenn die „bevorzugten“ Bauteile in Ihrer eigenen Favoritenliste gespeichert und direkt
über den Modellbrowser eingefügt werden können.

Die so „eingesammelten“ Favoriten können anschließend über den Modellbrowser abgerufen bzw. eingefügt.

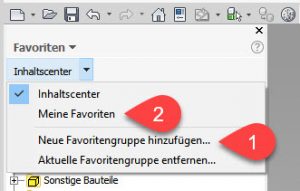

In diesem Dialog lässt sich eine neue Favoritengruppe (1 s.u.) mit individueller Benennung hinzufügen.
Beispielsweise wie hier (2 s.u.) „Meine Favoriten“.

HINWEIS: Die Filterfunktion greift auch hier.
